Поляриметр зображення
Область застосування приладу:
    неруйнівний контроль  залишкових та технологічних напружень в оптичних елементах за розподілом різниці фаз і орієнтації оптичної індикатриси;
Технічні характеристики:
  • допустима абсолютна похибка при вимірюванні орієнтації індикатриси (в залежності від значення різниці фаз):

  • ~1 град (30-160 град);
    ~5 град (5-30 град і 160-175 град);
  • допустима абсолютна похибка при визначення різниці фаз (в залежності від значення різниці фаз):

  • ~ 3 град (30-160 град);
    ~ 5 град (10-30 град і 160-170 град);
    ~ 10 град (5-10 град і 170-175 град);
  • споживана потужність, не більше ніж 100 Вт;
  • габаритні розміри 690x760x170мм
Замовити
Пиклади застосування
  • Контроль якості четвертьхвильових пластинкок

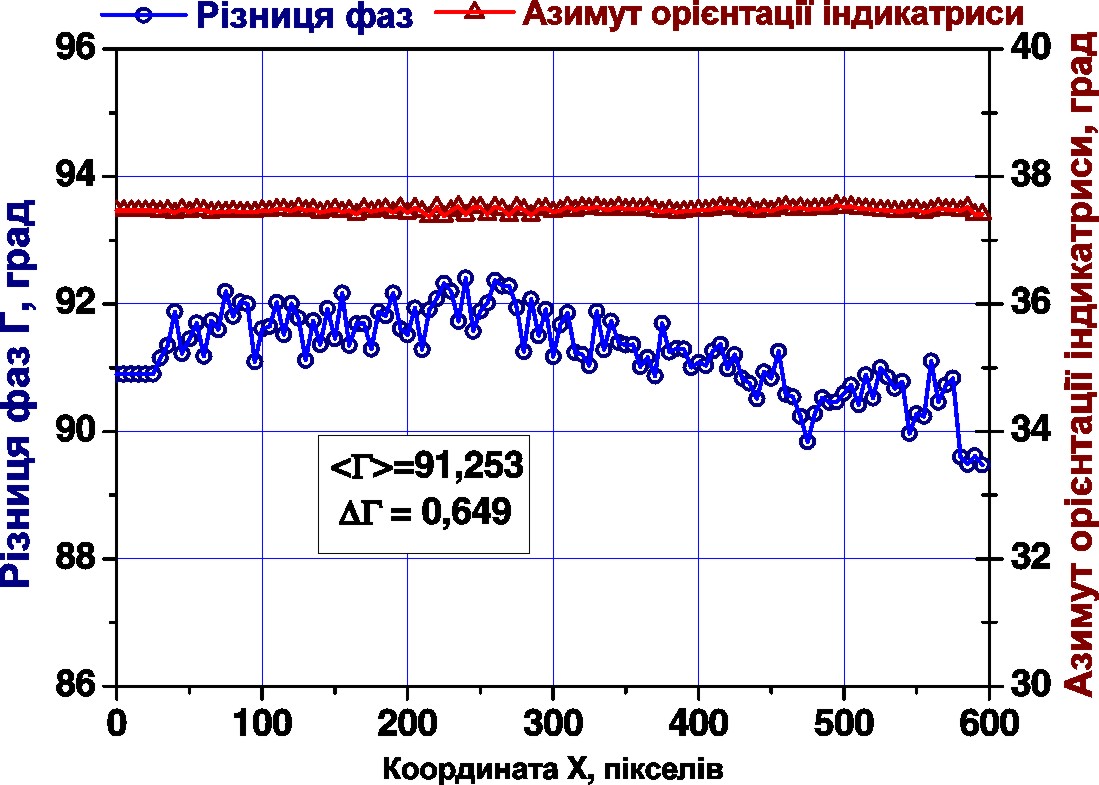

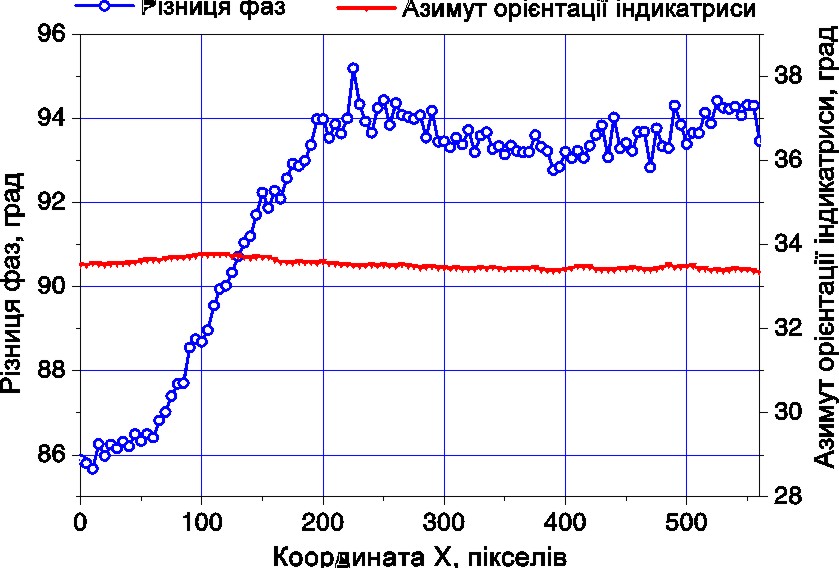

Координатні залежності різниці фаз та орієнтації оптичної індикатриси вздовж діаметру четвертьхвильових пластинок різної якості.

  • Контроль якості монтажу активного елементу твердотільного лазера
При монтуванні активного елемента в вузлі кванторну можуть виникати механічні напруження, які приводитимуть до зміни оптичних характеристик активного елемента і погіршення лазерної генерації

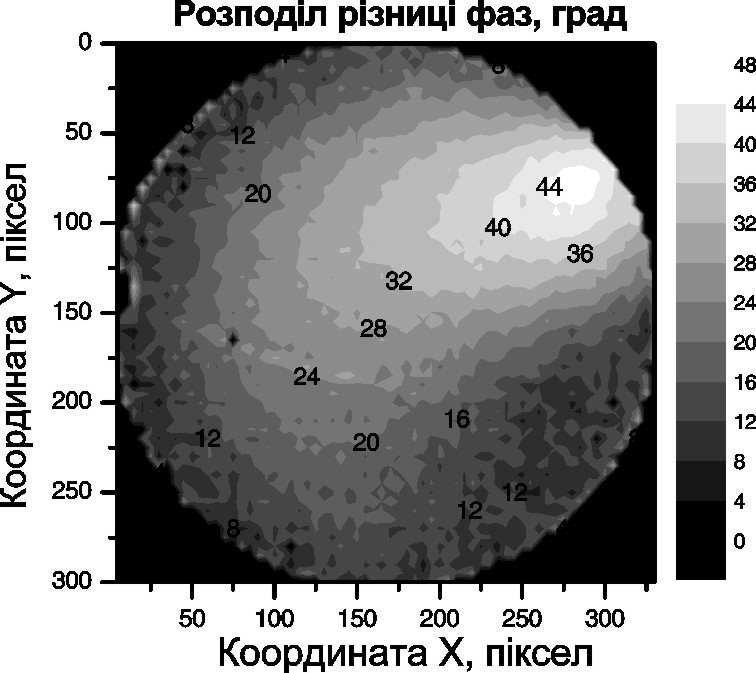

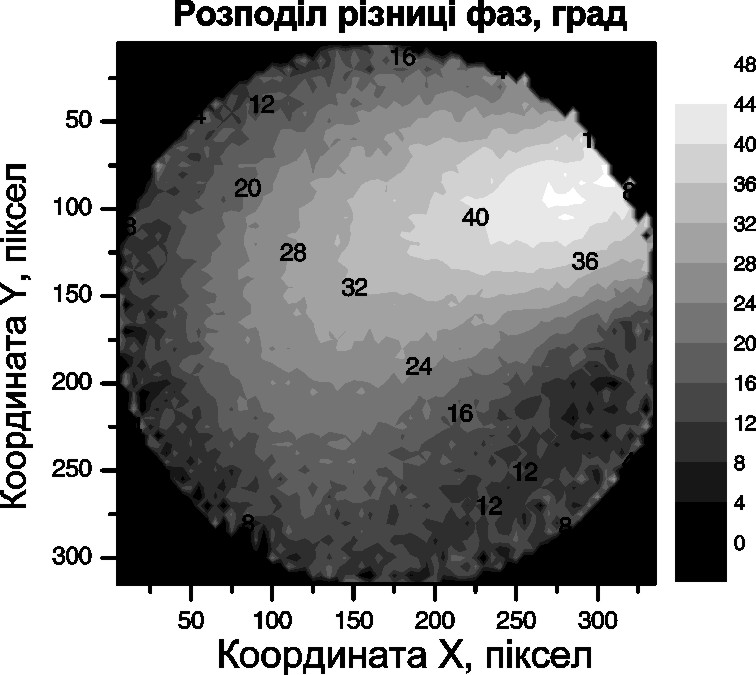

Розподіл різниці фаз в активному елементі лазера, індукованої затисканням при збиранні квантрoну (вхідна та вихідна поверхні)
